Hangzhou Ocean Industry Co., Ltd. ir viens no vadošajiem btl dubultā soļa ķēdes ratu ražotājiem un piegādātājiem Ķīnā. Laipni lūdzam vairumtirdzniecībā no mūsu rūpnīcas vairumtirdzniecības izturīgām rūpnieciskajām ķēdēm un jaudas pārvades daļām, kas ražotas Ķīnā. Visi pielāgotie produkti ir ar augstu kvalitāti un konkurētspējīgu cenu.
BTL Double Pitch Sprockets ir ķēdes rats, kas īpaši paredzēts dubultā zobratu ķēdēm, piemērots mazām konveijera ķēdēm. Šiem izstrādājumiem ir šādas īpašības: galvenokārt izmanto mazām konveijera ķēžu sistēmām ar garākiem attālumiem un mazāku ātrumu; Lai gan ķēdes posmi, bukses un rullīši paliek nemainīgi, plākšņu atstatums tiek dubultots, kas var uz pusi samazināt ķēdes rata zobu skaitu, kas savienojas ar ķēdi, ievērojami samazinot nodilumu. Turklāt detalizētas instrukcijas attiecīgajos dokumentos var atrast specifisku specifikāciju informāciju par dubultā zobratu ķēdi, piemēram, iekšējo diametru, ārējo diametru un svaru.
Šie detalizētie dati un standarti nodrošina, ka klienti var izvēlēties produktu, kas vislabāk atbilst viņu lietojuma vajadzībām.
Parametrs
Produktu klāsts
| Standarti | Sērijas veids | Izmēru diapazons |
| ANSI | 2040/C2040-BTL 1 collas augstumam | 17-35 |
| 2050/C2050-BTL 1 1/4" Pitch | 17-35 | |
| 2060/C2060-BTL 1 1/2" Pitch | 17-35 | |
| 2080/C2080-BTL 2 collu solim | 17-35 |
Divstāvu BTL ķēdes rati
2040 C2040-BTL 1 collu piķim

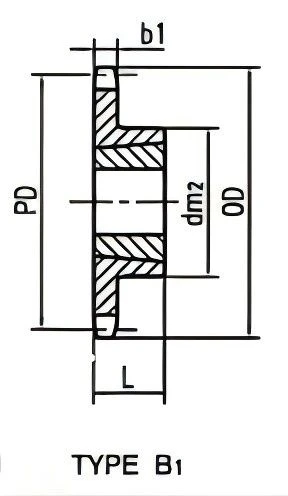

d=0.313'' b1=0.284''
| Nē. Zobi | Efektīvais zobu skaits | Kataloga Nr. | O.D | Bušs | Maksimālais urbums | dm2 | LTB | WT Ar Bukse |
| 17 19 21 23 25 |
81/2 91/2 101/2 111/2 121/2 |
2040TB17 2040TB19 2040TB21 2040TB23 2040TB25 |
2.970 3.300 3.620 3.940 4.260 |
1008 1210 1610 1610 1610 |
1008 1210 1610 1610 1610 |
2 215/32 225/32 3 31/4 |
7/8 1 1 1 1 |
1.0 1.4 1.7 1.8 2.1 |
| 31 35 |
151/2 171/2 |
2040TB31 2040TB35 |
5.210 5.860 |
1610 1610 |
15/8 15/8 |
31/4 31/4 |
1 1 |
3.0 3.4 |
2050 C2050-BTL priekš 1 1/4''Pitch
d=0.400'' b1=0.343''
| Nē. Zobi | Efektīvais zobu skaits | Kataloga Nr. | O.D | Bušs | Maksimālais urbums | dm2 | LTB | WT Ar Bukse |
| 17 18 19 20 21 |
81/2 9 91/2 10 101/2 |
2050 TB17 2050 TB18 2050 TB19 2050 TB20 2050 TB21 |
3.720 3.920 4.120 4.320 4.520 |
1210 1210 1610 1610 1610 |
11/4 11/4 15/8 15/8 15/8 |
225/32 225/32 215/16 3 3 |
1 1 1 1 1 |
1.30 1.50 2.10 2.10 2.20 |
| 23 25 35 |
111/2 121/2 171/2 |
2050 TB23 2050 TB25 2050 TB35 |
4.920 5.320 7.320 |
2012 2012 2012 |
2 2 2 |
37/8 37/8 37/8 |
11/4 11/4 11/4 |
3.30 3.80 5.60 |
Divstāvu BTL ķēdes rati
2060 C2060-BTL priekš 1 1/2''Pitch
d=0.469'' b1=0.459''
| Nē. Zobi | Efektīvais zobu skaits | Kataloga Nr. | O.D | Bušs | Maksimālais urbums | dm2 | LTB | WT Ar Bukse |
| 17 19 20 21 23 |
81/2 91/2 10 101/2 111/2 |
2060TB17 2060 TB19 2060 TB20 2060TB21 2060TB23 |
4.460 4.940 5.190 5.430 5.910 |
1610 1610 1610 2012 2012 |
15/8 15/8 15/8 2 2 |
3 3 3 37/8 37/8 |
1 1 1 11/4 11/4 |
2.50 3.00 3.50 4.10 4.70 |
| 25 27 31 35 |
121/2 131/2 151/2 171/2 |
2060TB25 2060TB27 2060TB31 2060TB35 |
6.390 6.870 7.830 8.780 |
2012 2012 2012 2012 |
2 2 2 2 |
37/8 37/8 37/8 37/8 |
11/4 11/4 11/4 11/4 |
5.30 6.20 7.40 8.60 |
2080 C2080-BTL 2 collu piķim
d=0.625'' b1=0.575''
| Nē. Zobi | Efektīvais zobu skaits | Kataloga Nr. | O.D | Bušs | Maksimālais urbums | dm2 | LTB | WT Ar Bukse |
| 17 19 20 21 23 |
81/2 91/2 10 101/2 111/2 |
2080TB17 2080TB19 2080TB20 2080TB21 2080TB23 |
5.950 6.590 6.910 7.230 7.880 |
2012 2517 2517 2517 2517 |
2 21/2 21/2 21/2 21/2 |
37/8 41/4 41/4 41/4 41/4 |
11/4 13/4 13/4 13/4 13/4 |
4.80 9.00 9.40 9.70 10.80 |
| 25 27 31 35 |
121/2 131/2 151/2 171/2 |
2080TB25 2080TB27 2080TB31 2080TB35 |
8.520 9.160 10.430 11.710 |
2517 2517 2517 2517 |
21/2 21/2 21/2 21/2 |
41/4 41/4 41/4 41/4 |
13/4 13/4 13/4 13/4 |
11.70 14.50 16.80 19.30 |
